JDBPT-01高性能變頻調速實訓裝置
一、技術性能要求
1.輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2.裝置容量:<1kVA
3.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
二、系統組成及功能要求

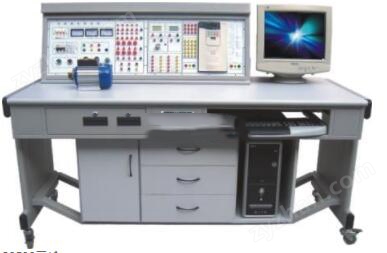

實訓裝置主要由控制屏、實訓桌、變頻器實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、導線架等組成。
(一)控制屏(采用鐵質雙層亞光密紋噴塑結構,鋁質面板)
1.交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。
2.直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓:0~15V可調輸出;直流電流:0~20mA可調輸出;直流數字電壓表/電流表:電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級,電流表量程0~200mA、精度0.5級;同時設有點動、自鎖按鈕各3只,邏輯開關6只,1kΩ電位器1只,DC24V、AC36V指示燈各6只。
3.繼電接觸實訓組件
提供交流接觸器5只,線圈電壓AC36V,強電與弱電輸出采用不同結構設計,操作安全,以上器件所有端子均已引至面板上。
4.變頻器實訓模塊
裝置采用ABB800變頻器系列高性能變頻器,三相380V交流供電,輸出功率0.75kW。集成通訊接口,提供BOP操作面板;具有V/F控制,磁通電流控制免測速矢量控制,閉環矢量控制,閉環轉矩控制,節能控制模式等工作模式;集成6路數字量輸入/3路繼電器輸出,2路模擬量輸入/2路模擬量輸出;內置PID控制器,參數自整定;具備過電壓、欠電壓保護;變頻器、電機過熱保護;接地故障保護,短路保護等保護功能。
變頻器所有端子均已引至面板上,系統開放,操作者可搭建不同變頻調速控制系統,布線設計、線路走向,實現控制功能。
5. 主機模塊
采用三菱FX1n-40MR主機,自帶24入16出開關量
(一)三相鼠籠異步電機:WDJ26 交流380V/△
(二)導線架:裝置配備歐式導線架,用于懸掛和放置實訓專用連接導線,外形尺寸為530mm×430mm×1200mm,設有五個萬向輪。
(三)實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有帶鎖抽屜,用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
三、可完成的實訓項目要求
繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電機聯鎖正反轉控制
變頻控制實訓
4.變頻器功能參數設置與操作
5.變頻器報警與保護功能
6.多段速度選擇變頻調速
7.外部端子點動控制
8.控制電機運行時間操作
9.控制電機正反轉運動控制
10.電壓/電流監視器信號輸出及顯示
11.自動再啟動運行控制
12.頻率跳轉運行控制
13.加/減速斜坡平滑特性可編程控制
14.V/F控制
15.內置直流注入制動控制
16.外部模擬量(電壓/電流)變頻調速
17.三相異步電機的變頻調速
主機控制實訓
18.基于PLC的變頻器外部端子的電機正反轉控制
19.基于PLC數字量方式多段速控制
20.基于PLC模擬量方式變頻開環調速控制
21.基于PLC模擬量方式變頻恒壓供水模擬控制
22.基于PLC通信方式的變頻開環調速
23.基于PLC通信方式的速度閉環定位控制
