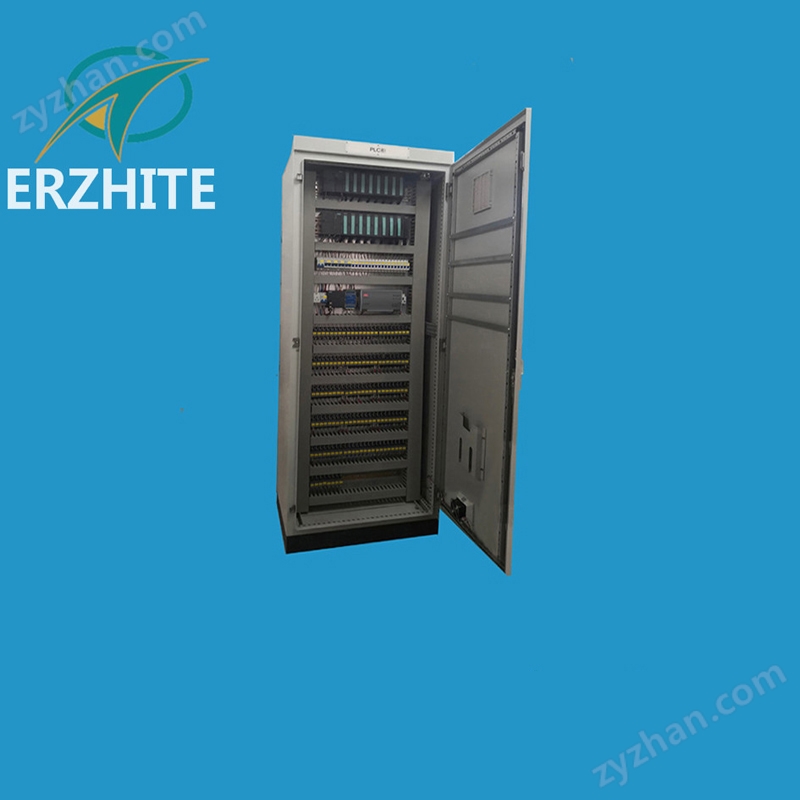

西門子PLC控制柜

爾之特PLC控制柜作為控制核心在整個控制系統中起著至關重要的作用，PLC系統的擴展性、控制實時性以及在惡劣環境下的穩定性也促進了PLC控制柜在各個行業的應用。PLC控制柜實際上是由各個低壓元器件組裝在一起的具有可編程性的控制系統，用戶可根據自己的需要提出需要控制的設備以及設備的控制方式，爾之特工業控制電氣工程師會為您提供的解決方案。

爾之特PLC控制柜一般由斷路器、中間繼電器、開關電源、信號隔離柵、觸摸屏以及PLC組成，PLC的品牌及規格決定了PLC控制柜的價格。PLC控制柜由以西門子S7-300PLC組成，屬于中產品，模塊化結構。也是被普遍應用的品牌，但隨著科技的進步，該系列產品將會被S7-1500替代。以下是由爾之特科技電氣工程師圍繞由S7-300組成的PLC控制系統進行介紹。

PLC系統的優點之一是其系統的可擴展性，S7-300PLC采用模塊化結構，點數可以根據需求擴展，可通過在CPU右方添加模塊或建立ET200S/M等方式擴展系統。目前ET200S/M為采用較多的方法， ET200S/M系統可以將控制系統延伸至設備旁邊這樣就省卻了大量的連接電纜，該系統在一些占地面積較大，設備較為分散的場合應用較為廣泛，如：污水處理廠等。ET200S/M系統圖如圖2所示：

圖2 ET200S/M網絡結構

 PLC系統的優點之二在于其的通信功能，支持目前行業內常用的各種通信方式如Modbus RTU、工業以太網、Profibus-DP、MPI、PPI等等。大型系統中常用的為工業以太網及Profibus-DP通信，與第三方儀表則常用Modbus-RTU通信，在污水處理行業中現場控制柜與上位機系統常采用工業以太網的方式，既可以保證通信速度又支持遠距離通信。利用光電轉換器可以進一步延長通信距離還可以組成環網冗余系統，環網冗余系統的網絡結構如圖3所示：

圖3 光纖環網冗余系統

  組成如圖3所示的光纖環網冗余系統的前提是每個控制柜內必須有一個CPU并且配置以太網接口而且必須有一個支持環網冗余的光電轉換器。光纖環網冗余系統的優點在于提供通信網絡的雙層保護，無論光纖在哪一點斷開均不會影響整個系統的功能，每個控制站點都可以相互通信但又是彼此獨立的。

隨著GPRS技術的普遍應用，應用于PLC系統的第三方GPRS設備越來越多，使用方法也越來越簡便。PLC系統加入GPRS功能就好像給PLC裝上了一對翅膀，可以放置在任何一處條件許可的位置，而且可以遠程調試與監控避免了工程師的來回奔波，省時省力。廣州巨控的GRM200G系列PLC專用GPRS模塊具備上述的的所有功能，利用GRM200G組成的系統

 GPRS系統

 PLC控制柜柜內簡潔明了，使用的元器件也很單一，沒有像傳統控制柜那樣復雜的線路結構，而且使用對人體安全的直流24V電控制交流設備，接線、調試、維護方便。設備控制邏輯的改變不需要更改硬件接線只需更改軟件程序即可。一臺電腦一位專業工程師即可為您解決所有的問題，節省了大量的人力、財力與物力。
