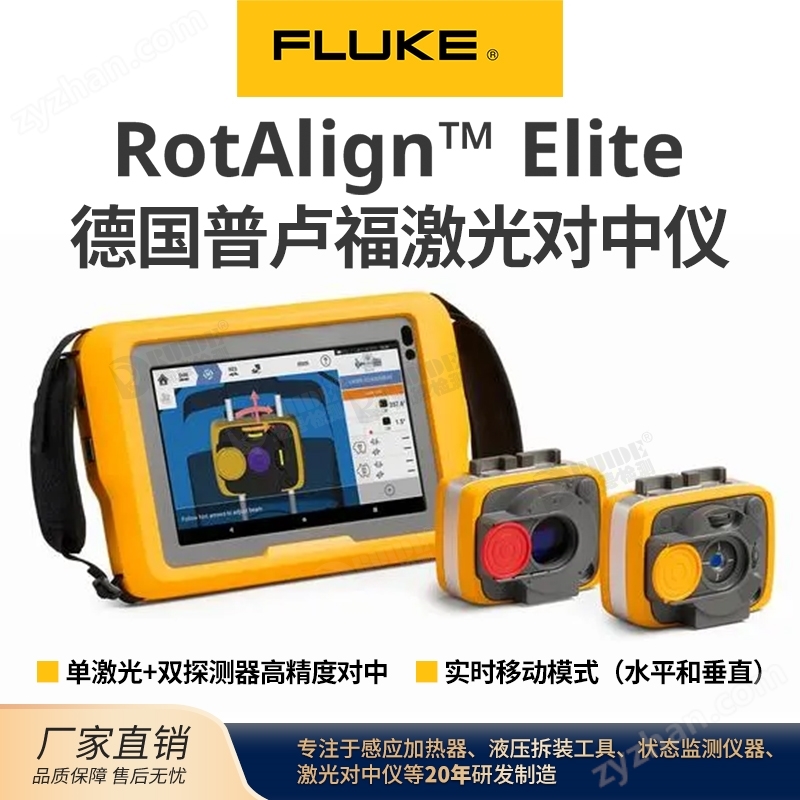

德國普盧福Fluke Rotalign Elite
單激光+雙探測器高精度對中
實時移動模式（水平和垂直）
測量視頻回放
利用“編輯點”進行后期處理
軟腳診斷
連續掃描與經過模式
易于升級的模塊化平臺
RotAlign Elite 的高精度激光軸對中性能
實時對中洞察
同步實時修正功能同時顯示水平與垂直修正量，全程調整精準可控。
實時更新聯軸器角度、平行聯接值及設備支腳位置
最終鎖緊前和鎖緊過程中均可確認修正量
減少重復測量與修正時間
提供真實工況下的可靠讀數
軟腳檢測提前發現底座或機架變形，旋轉中超量程報警，避免讀數不穩定。這些保障措施讓從安裝到最終校驗的每一次測量都穩定、可靠。
檢測并消除初始底座或機架變形
通過質量因子和標準偏差驗證測量穩定性與精度
從測量到最終調整，全程杜效讀數
復雜工況下依然精準
可調節激光器與擴展探測器量程支持長軸、隔套聯軸器、萬向軸以及多聯軸器機組。
在軸只能有限旋轉時仍保持軸對中精度
可應對大偏移量和長跨距聯軸器
大型設備上精度穩定一致
快速復核，無需重復測量
支持測量點編輯功能，技術人員可直接檢查并屏蔽錯誤測量點，無需重新旋轉聯軸器測量。
即時驗證測量數據
識別并屏蔽錯誤測量點
保持作業進度，無需重復測量
在任何旋轉條件下都能保持穩定的精度
連續掃描、多點模式、通行模式，無論軸可全周旋轉還是僅能局部旋轉，均可保持測量精度。
在受限空間中仍可實現精準可靠測量
即使在狹小環境中也能獲取連續數據
每次測量均具備高度重復性
多重指標加持，結果更可信
質量因子和標準偏差可量化重復性，在保存前即可驗證每一組結果。
實時確認數據完整性
減少復核次數
跨團隊、跨現場結果一致可信
即時驗證投資回報 (ROI)
內置 ROI 計算器可量化每次對中帶來的經濟價值。通過降低功率損耗、延長設備壽命和提升能效，團隊可在平板上直接查看可量化的成本節省。
實時實現節能，對中后立即獲取成本與能耗反饋。
展示精度價值，將精準對中與更低維護成本掛鉤。
支持科學決策，用量化結果為維保和設備投資提供可信依據。
RotAlign Elite 增加了了驗證工具，可在作業完成前確認對中精度。
軸心對準片
一般規格
處理器
處理器： 八核（8）：2.2GHz（2）和1.8GHz（6）
記憶： 4GBLPDDR4XSDRAM/64GBUFS 閃存
展示
科技： 康寧®大猩猩®玻璃
解決方案： 600 尼 特 ， 彩 色 WXGA 1280x800
尺寸： 8英寸/20.3厘米
電源
作時間： 最?11小時
電池： 6100mAh3.87V 可充電鋰離子聚合物;（23.61wh）
充電： USB-C
連接
WiFi：
IEEE 802.11 a/b/g/n/ac/d/h/r/k/v/w/mc/ax 2x2
MU-MIMO;Wi-Fi®認證;IPv4，IPv6（Wi-Fi6）
藍牙： 藍牙 v5.1/2.1+EDRClass2（藍牙 LE）
RFID： 集成RFID讀寫功能，擴展塢接口（充電和數據）
USB-C側端口（僅平板充電和數據）
環境保護
IP65： 防塵且防水射流
相對濕度： 5%至95%非凝聚率
滴落測試 1.2米（4英尺）
溫度范圍
作： -20°C至50°C（-4°F至122°F）
存儲： -40°C至70°C（-40°F至158°F）
尺寸 ?267毫米 x 高171毫米寬 x35毫米寬1033/64“x647/64英寸 x13/8英寸
重量 930克/2.1磅
相機
后部： 圖像捕捉：1300萬像素自動對焦攝像頭，配備用戶可控LED閃
光燈
正面： 5MP
攜帶箱
標準 HPX®Harz，墜落測試（2米 /61/2英尺）
尺寸 約 551 x 358 x 226 毫 米 （ 21
11/16“x143/32”x829/32“）
重量 包括所有標準部件——約11公斤（24.3磅）

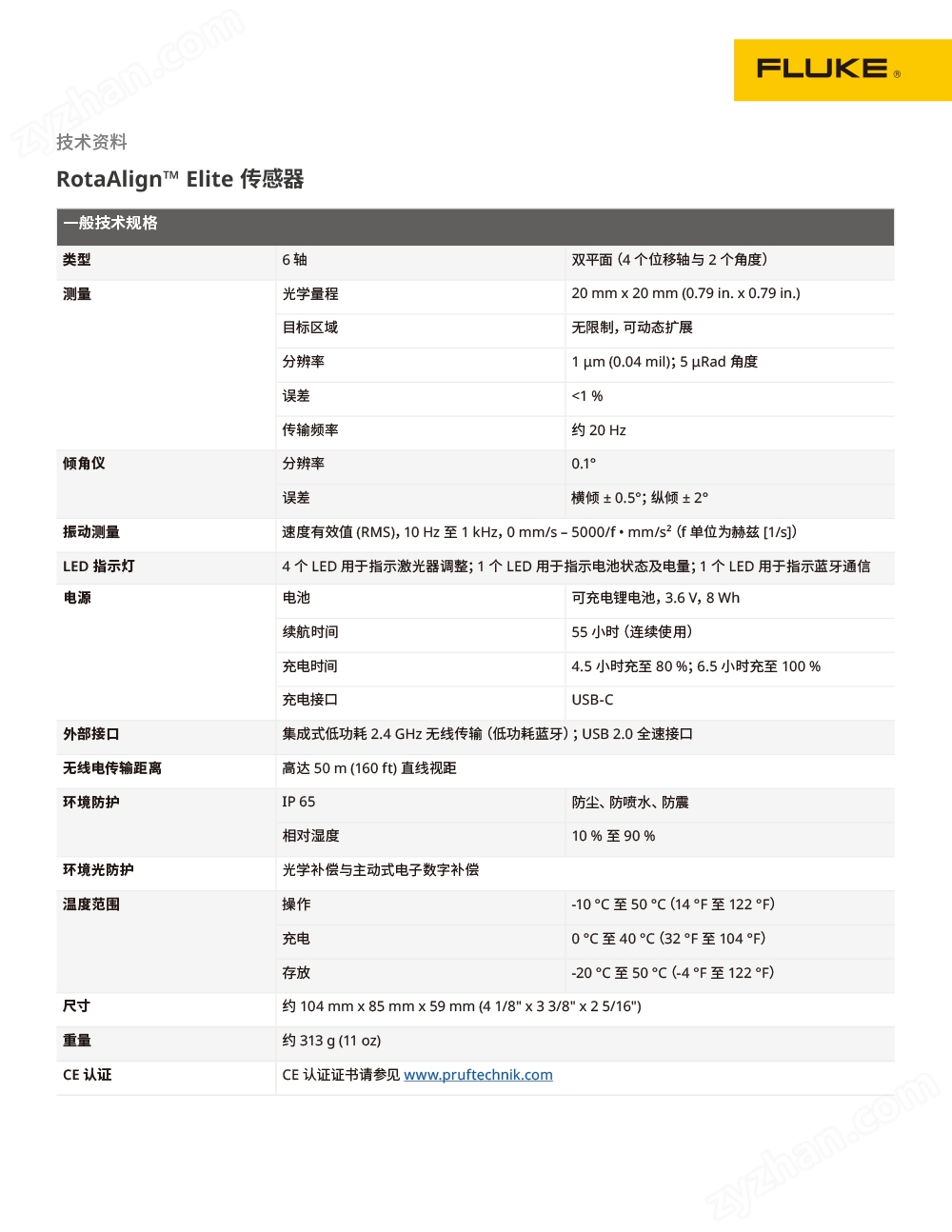

RotaAlign™ Elite 傳感器
類型 6 軸 雙平面（4 個位移軸與 2 個角度）
測量 光學量程 20 mm x 20 mm (0.79 in. x 0.79 in.)
目標區域 無限制，可動態擴展
分辨率 1 μm (0.04 mil)；5 μRad 角度
誤差<1 %
傳輸頻率 約 20 Hz
傾角儀 分辨率 0.1°
誤差 橫傾 ± 0.5°；縱傾 ± 2°
振動測量 速度有效值 (RMS)，10 Hz 至 1 kHz，0 mm/s – 5000/f • mm/s2（f 單位為赫茲 [1/s]）
LED 指示燈 4 個 LED 用于指示激光器調整；1 個 LED 用于指示電池狀態及電量；1 個 LED 用于指示藍牙通信
電源 電池 可充電鋰電池，3.6 V，8 Wh
續航時間 55 小時（連續使用）
充電時間 4.5 小時充至 80 %；6.5 小時充至 100 %
充電接口 USB-C
外部接口 集成式低功耗 2.4 GHz 無線傳輸（低功耗藍牙）；USB 2.0 全速接口
無線電傳輸距離 高達 50 m (160 ft) 直線視距
環境防護 IP 65 防塵、防噴水、防震
相對濕度 10 % 至 90 %
環境光防護 光學補償與主動式電子數字補償
溫度范圍 操作 -10 °C 至 50 °C（14 °F 至 122 °F）
充電 0 °C 至 40 °C（32 °F 至 104 °F）
存放 -20 °C 至 50 °C（-4 °F 至 122 °F）
尺寸 約 104 mm x 85 mm x 59 mm (4 1/8" x 3 3/8" x 2 5/16")
重量 約 313 g (11 oz)
RotaAlign™ Elite 激光器
類型 半導體激光二極管
激光 功率<1 mW
發散角 0.3 mrad
波長 630 - 640 nm（紅色，可見）
分離距離 最遠 10 m
是否可調 是的
安全等級 根據 IEC 60825-1:2014 標準歸為 2 類；符合 21 CFR
1040.10
版的符合性要求，詳見
與 1040.11 標準，但不包含對
2019 年 5 月 8 日發布的第
IEC 60825-1
56
第
號
3
激光公告。安全注意事項：請勿直視激光束
傾角儀 分辨率 0.1°
誤差 橫傾 ± 5°
LED 指示燈 1 個 LED 用于指示電池狀態及電量
電源 電池 可充電鋰電池，3.6 V，8 Wh
續航時間 90 小時（連續使用）
充電時間 4.5 小時充至 80 %；6.5 小時充至 100 %
充電接口 USB-C
環境防護 IP 65 防塵、防噴水、防震
相對濕度 10 % 至 90 %
溫度范圍 操作 -10 °C 至 50 °C（14 °F 至 122 °F）
充電 0 °C 至 40 °C（32 °F 至 104 °F）
存放 -20 °C 至 50 °C（-4 °F 至 122 °F）
尺寸 約 104 mm x 85 mm x 59 mm (4 1/8" x 3 3/8" x 2 5/16")
重量 約 320 g (11.3 oz)
CE 認證 CE 認證證書請咨詢瑞德
