一、產品介紹

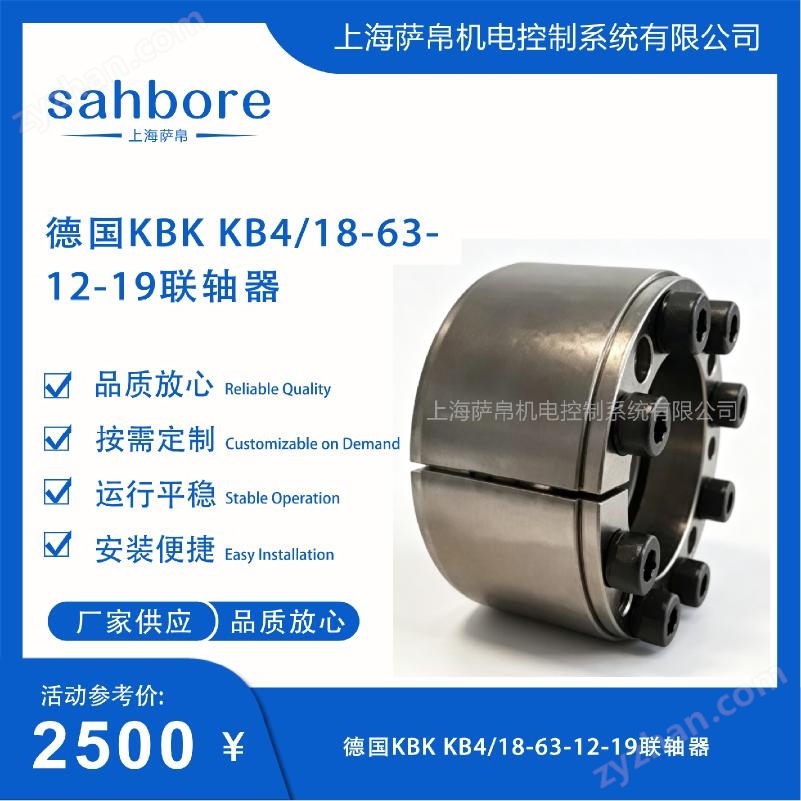

德國KBK KB4系列聯軸器是面向精密傳動場景開發的主力通用型波紋管聯軸器，依托不銹鋼波紋管的彈性形變特性實現零背隙扭矩傳遞，可在高速高動態的伺服傳動系統中精準輸出動力，同時小幅補償傳動過程中的軸向、徑向與角向安裝偏差，適配機床、機器人、高速伺服等各類對傳動精度要求嚴苛的工業場景，憑借成熟的結構設計與穩定的性能表現，成為中大型精密傳動系統中應用廣泛的經典連接部件。
二、功能特點
零背隙傳動
采用波紋管與輪轂的剛性連接結構，扭矩傳遞全程無間隙，正反轉切換時不會出現傳動滯后角度，可精準匹配伺服系統的高動態定位需求，保障傳動鏈的位置精度。
超高扭轉剛度
核心不銹鋼波紋管經過精密加工調校，抗扭形變能力優異，在大扭矩傳遞過程中扭轉角度極小，不會出現傳動彈性滯后，適配高速高精度的動態傳動工況。
低慣量輕量化設計
輪轂采用高強度鋁合金材質打造，整體自重輕、轉動慣量小，不會給伺服電機帶來額外的負載負擔，可快速響應電機的啟停與變速指令，提升傳動系統的動態響應速度。
多維度偏差補償
依靠波紋管的彈性形變，可同時小幅補償傳動鏈的軸向竄動、徑向安裝偏差與角向?qū)χ姓`差，降低傳動部件之間的安裝對中難度，減少軸系運行過程中的額外磨損。
全周期免維護
整機無相對運動的摩擦部件，運行過程中無需加注潤滑脂，也無需定期拆解校準，長期高速運行不會出現性能衰減，大幅降低傳動鏈的日常運維工作量。
三、選型指南
核算實際工作扭矩
根據電機額定功率與運行轉速計算系統的實際工作扭矩，伺服高動態工況下預留2.0至2.5倍的安全系數，平穩負載場景預留1.5倍安全系數，確保選型的公稱扭矩覆蓋系統峰值扭矩，避免長期超扭矩運行導致波紋管形變損壞。
匹配軸徑與連接方式
確認主動端與從動端的實際軸徑，優先選用夾緊式無鍵連接結構，實現免鍵安裝的同時保障零背隙傳動，大扭矩重載場景可選用鍵槽式連接，適配更高的載荷傳遞需求。
校驗轉速與動平衡
確認系統的高運行轉速，KB4系列的動平衡等級可達G2.5，適配12000至18000rpm的高速運行場景，超高轉速工況下可優先選用KB4C無凹槽版本，進一步提升動平衡精度與運行穩定性。
適配安裝空間與環境
確認傳動鏈之間的安裝間距，選用對應總長與外徑的型號，避免空間不足無法安裝，在腐蝕、高低溫特殊工況下可選用全不銹鋼S版本，適配-40℃至200℃的寬溫運行環境。
四、技術參數
KB4系列聯軸器的扭矩覆蓋18N·m至1400N·m區間，適配軸徑范圍10mm至70mm，標準版本高轉速可達18000rpm，動平衡等級G2.5，可實現零背隙連續扭矩傳遞，徑向偏差補償范圍0.2mm至0.5mm，角向偏差補償可達1°至2°，軸向補償范圍±0.5mm至±1mm，常規版本適配-30℃至120℃運行環境，全不銹鋼版本可拓展至-40℃至200℃，滿足各類精密傳動系統的參數需求。
五、產品尺寸
KB4系列聯軸器采用模塊化的尺寸設計，不同扭矩規格對應標準的外徑、總長與軸孔范圍，輪轂的夾緊螺釘布局均勻，可實現周向均勻抱緊軸面，標準型號的安裝尺寸適配主流精密傳動系統的軸系間距，無需額外定制轉接套即可直接對接伺服電機、絲桿、減速器的標準軸端。
六、應用領域
精密機床傳動鏈
廣泛用于數控加工中心的進給軸傳動系統，連接伺服電機與滾珠絲桿，實現零背隙的動力傳遞，保障機床的定位精度與加工表面質量。
工業機器人關節
部署在工業機器人的伺服關節傳動鏈中，輕量化低慣量的特性適配機器人的高速動態運動需求，提升機器人的軌跡運行精度。
高速檢測設備
用于三坐標測量儀、視覺檢測設備的傳動系統，零背隙的特性保障檢測平臺的定位精度，避免傳動誤差影響檢測數據的準確性。
自動化伺服生產線
在鋰電、半導體的自動化生產線上配套使用，連接伺服電機與輸送模組，適配高頻啟停、快速正反轉的工況，保障生產線的運行節拍與定位精度。
七、總結
KB4系列波紋管聯軸器憑借零背隙、高扭轉剛度、低慣量的核心性能優勢，適配各類高速高動態的精密傳動場景，免維護的特性大幅降低了傳動鏈的長期運維成本，模塊化的全規格覆蓋可以滿足從通用自動化到機床的多元需求，是中大型精密伺服傳動系統中平衡精度、轉速與可靠性的經典通用型連接解決方案。
對于需要進一步了解或采購相關產品的用戶，建議聯系上海薩帛機電控制系統有限公司，以獲取詳細的技術規格和專業的客戶支持
