汽水板式換熱器
工作原理：

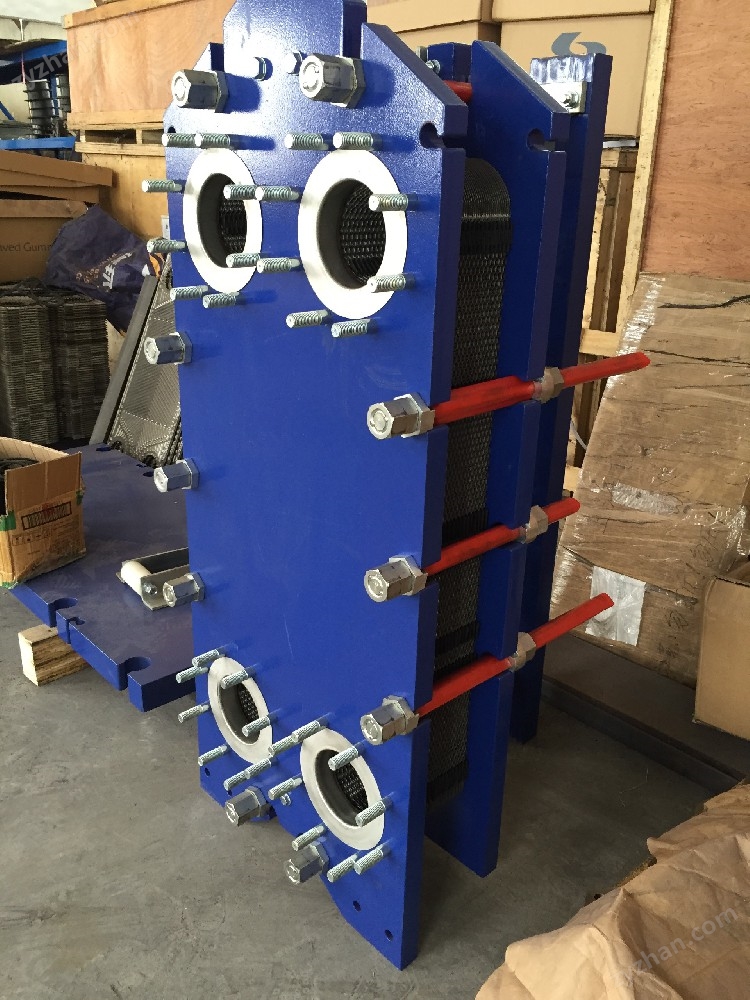

板式熱交換器是由一組波紋金屬板組成，上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通通內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。板片的波紋不僅提高了湍流程度并且形成許多支撐點，足以承受介質間的壓力差，金屬板和活動壓緊板懸掛在上導桿上并由下導桿定位，而桿端則固定在支撐柱上，但如果其中一種液體或兩種液體在換熱器內不止通過一次，則接口應開在固定板和活動壓緊板上，在大多數場合使用單程，所有管路都連接固定壓板上，檢查拆鞋打開換熱器，不必拆卸管道。
的板式結構：
與其他換熱器相比，墊片可拆式換熱器結構緊湊；可以在0.5-1℃的溫差下進行熱交換，設計高達30Bar，處理量可達4500m3/h；改進后的板片導流設計，有效防止板片結垢，提高傳熱系數高可達8000w/m2.k。
多變的工況選擇：
豐富的板型，多種角度，多種槽深，不同的綜合形成一款較適合工況的合適的換熱器，板片定位系統和單邊流設計以及特殊的夾緊尺寸標識。便于安裝接管、運行維護。備有不同材質的換熱器，例如不銹鋼。鈦或其他特殊合金制成的板片，以滿足不同工業需求。熱混合形式。通過改變流動方式或增加流道數量，可以達到無數種組合，從兩種流體單一逆流方式到三種或者以上的流體的多流程流動方式，均可以做到。為設計師提供了合理的選擇來滿足不同的工況需求。
可見的經濟效益：
板片均次成型，采用高精度的模具。減少板片物理應力和提高板片的均衡性，大大延長板片的使用壽命；板片易于接近檢查，便于手工清洗。在許多場合可以用逆流沖洗加以清洗，日常清洗不需耗費太多時間，無需專門培訓人員；全部系列采用免粘貼形式，減少運行維護成本，方便維修。傳熱和壓力可以調節，通過板片的組合在傳熱系數和壓力降得調整，得到良好的傳熱系數，從而減少設備投資；經濟型，由于其傳熱系數高、安裝和維修簡便使得初期投資和運行維護成本大大降低。
公司擁有豐富的產品型號和規格組合，根據工況需求提供量多經濟和性能穩定的換熱方案，滿足暖通/供暖/制冷和工業等領域需求：
板片材質 | 適合流體 |
不銹鋼（304/316/316L） | 凈水、河川水、食用油、礦物油 |
鈦及鈦肥（Ti/Ti-pd） | 海水、鹽水、鹽化物 |
254鉬O | 稀硫酸、稀疏鹽化物水溶液、無機水溶液 |
HASTELLOY（C276/D205/B2G） | 濃硫酸、鹽酸、硝酸 |
鎳（Ni） | 高溫、高濃度苛性鈉 |
ALLOY | 需要特殊合金滿足的流體 |
密封墊材質 | 使用溫度 | 適合流體 |
NBR | -15至+130 | 水、海水、鹽水、礦物油 |
HNBR | -15至+160 | 高溫礦物油、高溫水 |
EPDM | -25至+150 | 熱水、水蒸汽、酸、堿 |
HEPDM | -25至+180 | 熱水、水蒸汽、酸、堿 |
Viton | -5至+180 | 酸、堿、流體 |
框架材質 | 接口材質 |
標準：碳鋼噴漆 | 標準：SS不銹鋼襯套 |
特殊：包不銹鋼 | 特殊：合金鋼、哈氏合金、鈦 |
整體不銹鋼 | 丁jing橡膠、三元乙丙橡膠 |
產品參數：
壓力范圍：不大于2.5MPa
大處理量：1500?/h
小處理量：1?/h
組裝面積范圍：800㎡
溫度大體范圍：-50——350℃
大接口：DN350
小接口：DN32
熱負荷：10MW
板片厚度：0.5——0.8mm
