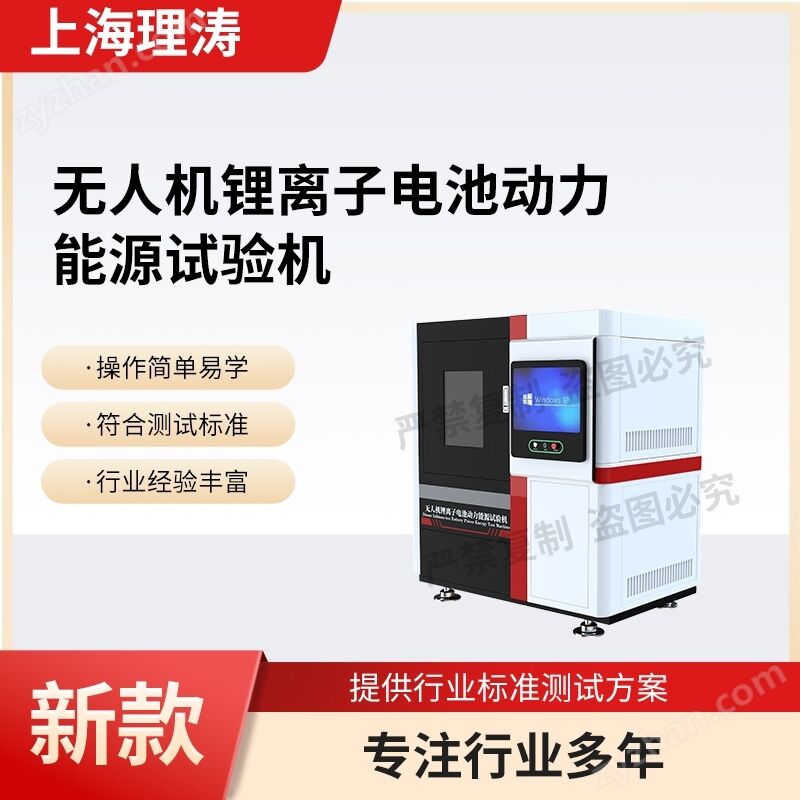

無人機鋰離子電池動力能源試驗機

無人機鋰離子電池動力能源試驗機無人機鋰離子電池動力能源試驗機

?一、儀器用途

覆蓋標準規定的靜電放電、過壓保護、過流保護、反向充電保護、外部短路保護、過溫保護、溫度循環測試項目，專門用于驗證微/輕/小型民用無人機配套鋰離子電池組在各類工況下，是否滿足不起火、不爆炸、不漏液的核心安全要求，可同時適配無人機整機搭載狀態下的動力系統聯動測試與獨立電池包的單體安全驗證，滿足研發定型、出廠全檢、第三方型式檢驗全場景使用需求，測試全流程數據可完整溯源歸檔。

二、工作原理

儀器集成高精度程控充放電單元、多模式應力加載模塊、全域安全監測系統三大核心單元，以GB 42590-2023規定的試驗條件為基準，按照標準預設的時序邏輯，向受試無人機鋰離子電池組精準施加對應等級的電應力、溫度應力、靜電應力，通過高速采樣回路實時采集電池的電壓、電流、殼體溫度、內部氣壓等核心參數，同步聯動高清攝像與煙霧傳感模塊全程監測試驗過程，最終將采集數據與標準規定的合格判據自動比對，輸出合規性判定結果，所有試驗流程、參數閾值與標準條款一一對應，無自定義偏離項。

三、滿足標準

GB 42590-2023 民用無人駕駛航空器系統安全要求 5.7.1 鋰離子電池動力能源

四、技術指標

控制系統：PLC+PLC+windows系統

操作界面：10寸嵌入式工業電腦

電源要求：AC220V±10%  50Hz

程控充放電單元：

電壓輸出范圍0~60V，覆蓋主流無人機2~16串鋰電包，充電流調節范圍0~100A，電流控制精度±0.5%F.S，支持恒流、恒壓、恒功率多模式切換，匹配標準中電池預處理、充放電循環的參數要求。

靜電放電測試模塊：

符合GB/T 17626.2要求，接觸放電電壓等級±1kV~±30kV，空氣放電電壓等級±2kV~±30kV，電壓誤差≤±5%，精準復現標準規定的靜電放電試驗工況。

過壓/過流/反向充電測試模塊：

過壓加載范圍為電池標稱電壓的1.0~2.0倍，過流加載范圍為電池最大持續電流的1~5倍，反向充電電流0~50A，所有應力加載的持續時間可在0~300s范圍內設置，貼合標準的試驗時序要求。

外部短路測試模塊：

短路回路電阻≤5mΩ，短路瞬間最大電流支持到2000A，短路觸發響應時間≤1ms，可精準模擬不同SOC狀態下電池外部短路的工況。

溫循與過溫測試模塊：

試驗腔溫度調控范圍-40℃~+150℃，溫度控制精度±0.5℃，升溫/降溫速率1℃/min~5℃/min連續可調，可完成標準要求的多輪次溫度循環與過溫應力加載測試。

全域安全監測系統：

電壓采樣頻率≥10kHz，電流采樣頻率≥20kHz，殼體溫度監測點不少于8個，溫度采集精度±0.3℃，同步搭載高清防爆攝像、煙霧濃度傳感、火焰探測單元，試驗全程記錄電池狀態，撞擊后30min延時觀測功能可自動觸發，滿足標準對試驗后安全觀測的要求。

合規性判定系統：內置GB 42590-2023第5.7.1條全部試驗流程與合格判據，支持3組受試樣品連續測試，所有原始數據自動加密存儲不可篡改，可直接導出符合CNAS認可要求的原始記錄報告。

安全防護配置：試驗艙采用雙層防爆結構，內置自動滅火、廢氣凈化裝置，試驗過程中一旦探測到起火、超壓等風險可立即切斷回路并啟動應急處置，保障測試人員與周邊環境安全。

五、基本配置

主機1臺

扳手1套

電源線1根

說明書1份

合格證1份

保修卡1份

銘牌1份
