OTF-1200X-80-III-F3LV是一款CE認證的三溫區管式爐CVD系統，其管徑為80mm，采用機械泵，它是由管式爐，三路浮子流量供氣系統組成，其真空度可達到 10-2 torr。
| 技術參數 | |
|---|---|
| 殼體結構 |
● 雙層殼體結構并帶有風冷，使得殼體的表面溫度小于60度 ● 保溫材料采用高純氧化鋁多晶纖維，可以減少熱量的損失，環保節能外釋放 ● 內爐膛表面涂有美國進口的1750度高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命 ● 可開啟式，更換爐管方便
|
| 功率 | 5 KW
|
| 電壓 | AC 208-240V單相, 50/60 Hz
|
| 加熱元件 | Fe-Cr-Al Alloy doped by Mo
|
| 工作溫度 | 1200℃
|
| 連續工作溫度 | 1100℃
|
| 加熱速率 | ≤20 ℃/min
|
| 石英管&密封法蘭 |
● 80 mm O.D x 72 mm ID. x 1219 mm包含在儀器內 ● 儀器上已經安裝有不銹鋼真空密封法蘭，壓力表和閥門（點擊下面的圖片查看詳細的信息）
|
| 加熱區長度 |
● 三個溫區長度: (880mm, 35" in total) ● 溫區 1: 220mm (8.6" ) ● 溫區 2: 440mm (17.3") ● M溫區 3: 220 mm (8.6") 注：由于測量手段及外部環境的影響，測量結果可能會有偏差，此參數僅供參考不作為該設備的技術指標。您購買產品需要準確的恒溫區數據，請與我公司銷售人員聯系
|
| 溫控系統 |

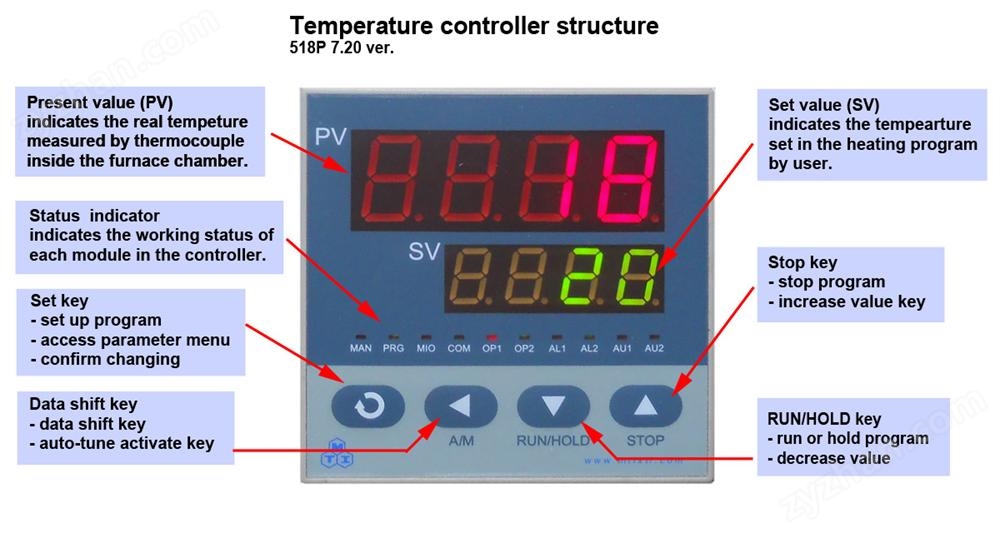

● 三個精密溫度控制器，可獨立控溫 ● PID控制方式,通過PWM固體繼電器 ● 30段可編程智能溫度調節儀，并可設置30段升降溫程序 ● 帶有過熱和斷偶保護功能 ● 控溫儀表操作視頻
|
| 控溫精度 | +/- 1℃
|
| 真空密封系統 |
● 兩個不銹鋼密封法蘭(上面已安裝真空計和截止閥） ● 通過機械泵真空度可以達到 5.5 m-torr. ( 5.5x10-3 torr).如果使用機械泵和分子泵，真空度可以達到10-4 torr ● 漏氣率 < 5="" m-torr="" min="">
|
| 真空泵 |
采用雙旋機械泵，機械泵上安裝有進口的油污過濾器，可以過濾真空泵工作時產生的油煙，減少泵油的損耗，保護環境和人體健康，過濾的最小微粒直徑為0.3微米
|
| 數字式真空顯示計 |
可選：本公司進口的防腐型數字式真空顯示計，其測量范圍為3.8x10-5 至 1125 Torr. 不需因測量氣體種類不同而需要系數轉換
|
| 氣體流量計和壓力表 |
● 三個浮子流量計(準確率4%FS)，能夠檢測到氣體的流 ● 三路浮子量程分別為 ● 10-100 cc/min ● 16-160 cc/min ● 25-250 cc/min ● 內部安裝有一混氣罐 ● 有一壓力表安裝在浮子流量供氣系統側面上，可以檢測氣體壓力及混合槽的壓力
|
| 閥門 | 四個不銹鋼閥門安裝在浮子流量供氣系統側面上，用于控制氣體的流量
|
| 外形尺寸 |
● 爐子: 1100 X 450 x 670mm ● 底部移動架: 600x600x597mm
|
| 開門斷電 |
為保證使用安全，該電爐為開門斷電設計
|
| 凈重 | 約 90 Kg
|
| 運輸重量 | 245 Lbs
|
| 質保期 | 一年質保期，相關耗材除外，如爐管，密封圈，等易耗件
|
| 質量認證 | CE certified
|
| 使用注意事項： |
● 爐管內氣壓不可高于0.02MPa ● 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 ● 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態 ● 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊 ● 石英管的長時間使用溫度＜1100℃ ● 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
