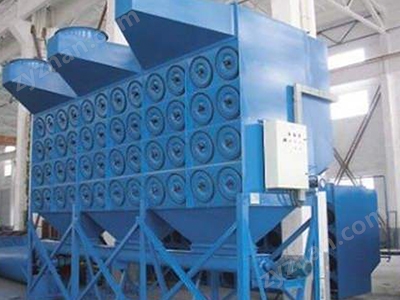

一、產品簡介
?? DFT系列折疊濾筒脈沖清灰除塵器是本公司在吸收國內外濾筒噴吹技術上新研制開發的新型產品,是適合處理風量大但占地面積有限的工藝點使用.本產品除具有一般袋式除塵器的特點外,還具有以下特點:
??1：本產品過濾單元采用折疊濾筒,與普通布袋相比,在相同直徑和長度條件下,其過濾面積為普通濾袋的四之五倍,所以在處理相同風量條件下,除塵器的體積相對較小,從而減小占地面積與空間.
??2：本產品占地面積小,相應減少基建費用.
??3：本產品具有較小的重量,移動運輸方便,在安裝布置上適應性較強.
??4：折疊濾筒設計為橫向布置,易于檢修.
??5：脈沖閥數量少,使用壽命長,其易損件膜片使用壽命超過100萬次.
??6：除塵器棉板設置了可拆卸式蓋板,更換濾筒時不需進入除塵室,只需打開揭蓋即可更換,實現機外換袋.
??7：除塵濾筒與花板采用密封圈加壓板式結構,安裝濾筒時方便.
??本除塵器可廣泛適用于焊接煙氣,化學,輕工制品,糧食,制藥,電子,鑄造,冶金,木材加工,水泥,煤炭,礦廠加工等行業.
??本系列除塵器暫時有十九種規格，其結構主要由過濾室、折疊濾筒、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，確保除塵器嚴密不漏風。
二、除塵器選型
??具體型號標注說明如下：
??DFT3-24
??DFT——折疊濾筒式脈沖清灰除塵器
??-3——濾筒層數3（層）
??24——濾筒個數24（只）（￠350*660）
三、工作原理
??本設備在系統主風機的作用下,含塵氣體從除塵器的進風口進入前箱體,由于進風口外設置了導流擋板,含塵氣體在導流擋板的作用下,較粗塵粒在慣性和自重作用下,直接落入灰斗中并儲存在集灰筒中,起到了預收塵作用.其他較塵隨氣流被阻擋在濾筒的外表面,經過濾后的凈化氣體后箱體經風排出.
??隨著過濾工況的不斷進行,積聚在濾筒外表面的粉塵越來越多,設備的阻力也會隨之增加(一般設定為1500PA),為確保系統持續正常運行, 需定期清除濾筒上粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5~0.7MPa)由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周?chē)諝?(稱二次風)，進入濾筒使濾筒在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于濾筒表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。上進風方式使得粉塵沉降方向與風流動方向相同，易于粉塵的沉降，灰塵不易積聚，不易產生懸浮層，整個系統阻力穩定
四、機組結構外形圖
為同規格產品的不同粉塵收集方式，A型為標準尺寸，下箱體為漏斗形；B型下箱體為抽屜型，為非標產品，根據需要客戶定制。
五、選型參數表
型號規格 | 高度（H） | 寬度(L) | 深度 | 濾筒濾材面積 | 濾筒數目（只） | 設備阻力 | 參考重量 |
DFT2-8 | 3175 | 1016 | 2159 | 187 | 8 | 0.6~1.2 | 841 |
DFT2-12 | 3175 | 1473 | 2413 | 280 | 12 | 0.6~1.2 | 1105 |
DFT3-12 | 3632 | 1016 | 2159 | 280 | 12 | 0.6~1.2 | 1105 |
DFT2-16 | 3175 | 2032 | 2159 | 373 | 16 | 0.6~1.2 | 1373 |
DFT4-16 | 4115 | 1016 | 2159 | 373 | 16 | 0.6~1.2 | 1164 |
DFT2-24 | 3175 | 2946 | 2413 | 557 | 24 | 0.6~1.2 | 2000 |
DFT3-24 | 3632 | 2032 | 2159 | 557 | 32 | 0.6~1.2 | 1695 |
DFT4-32 | 4115 | 2032 | 2159 | 746 | 32 | 0.6~1.2 | 2032 |
DFT2-36 | 3175 | 4420 | 2413 | 840 | 36 | 0.6~1.2 | 2727 |
DFT3-36 | 3632 | 3048 | 2159 | 840 | 36 | 0.6~1.2 | 2377 |
DFT3-48 | 3632 | 4064 | 2159 | 1120 | 48 | 0.6~1.2 | 3136 |
DFT4-48 | 4115 | 3048 | 2159 | 1120 | 48 | 0.6~1.2 | 2859 |
DFT3-60 | 3632 | 5080 | 2159 | 1399 | 60 | 0.6~1.2 | 4027 |
DFT4-64 | 4115 | 4064 | 2159 | 1493 | 64 | 0.6~1.2 | 3700 |
DFT3-72 | 3632 | 6096 | 2159 | 1679 | 72 | 0.6~1.2 | 4391 |
DFT4-80 | 4115 | 5080 | 2159 | 1866 | 80 | 0.6~1.2 | 4623 |
DFT4-96 | 4115 | 6096 | 2159 | 2239 | 96 | 0.6~1.2 | 5518 |
DFT4-112 | 4115 | 7112 | 2159 | 2612 | 112 | 0.6~1.2 | 6400 |
DFT4-128 | 4115 | 8128 | 2159 | 2985 | 128 | 0.6~1.2 | 7273 |
?注:設備阻力1200-1500Pa ,噴吹壓力400-700 Pa,耗氣量0.25m3/min,除塵率99.99%.表中處理風量是以0.5-1m/min的過濾風速計算的,具體按不同共況及粉塵條件確定過濾風速后得出處理風量.
