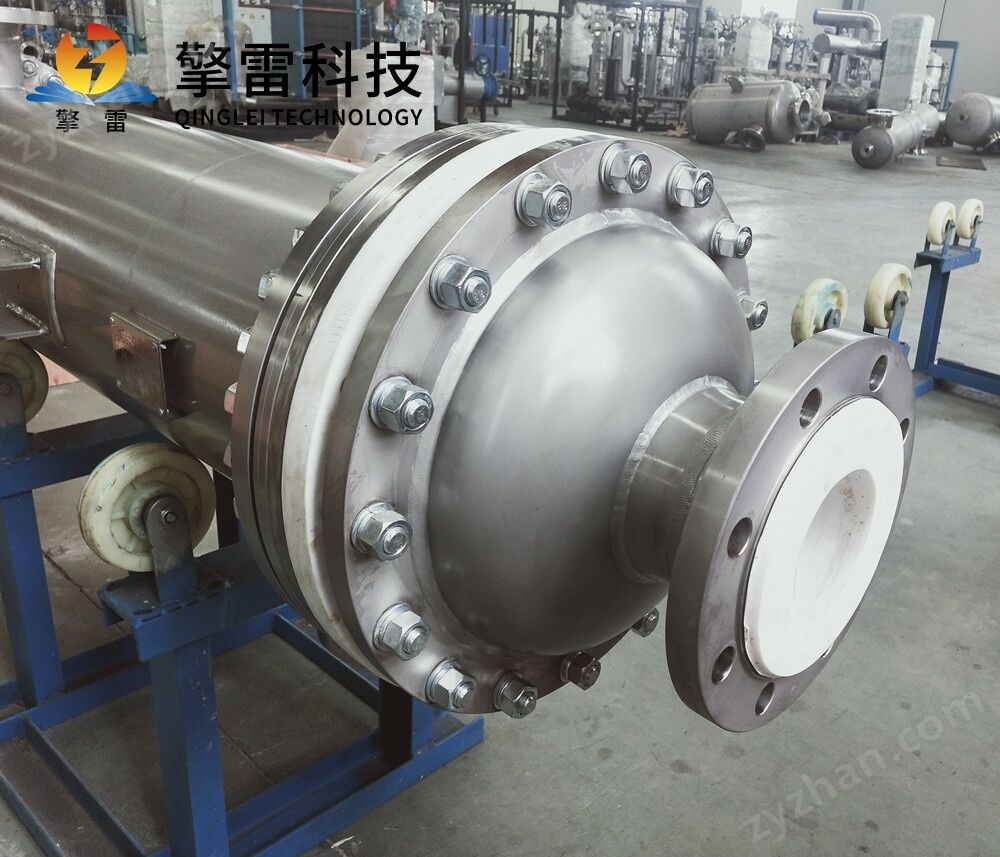

制藥碳化硅加熱換熱器結構

制藥碳化硅加熱換熱器結構解析：高效傳熱與環保設計的核心支撐

一、核心結構組成

制藥碳化硅加熱換熱器以高純度碳化硅陶瓷管為核心傳熱元件，通過模塊化設計實現高效傳熱與穩定運行。其結構主要包括以下部分：

碳化硅管束

材料特性：采用純度≥99%的碳化硅陶瓷管，導熱系數達120-270 W/(m·K)，是316L不銹鋼的3-5倍，確保熱量快速傳遞。

耐腐蝕性：對濃硫酸、王水、等強腐蝕性介質呈化學惰性，年腐蝕速率<0.005mm，使用壽命超5年，遠超傳統金屬換熱器。

定制化設計：管長380-1600mm，管徑可調，適配不同工藝參數需求。

模塊化管箱與密封系統

雙管板結構：固定管板與浮動管板結合，浮動管板通過鉤圈法蘭連接浮頭蓋，允許管束自由伸縮（伸縮量12mm），消除熱應力，避免泄漏。

雙O形環密封：管板兩側設置O形圈，中間通過壓緊套實現雙重密封，泄漏率低于0.001mL/s，遠優于行業標準。

獨立腔室設計：即使單側密封失效，冷熱流體仍被隔離，防止交叉污染，符合FDA/EMA審計要求。

殼體與隔熱層

材質選擇：殼體通常采用不銹鋼或碳鋼，內襯聚四氟乙烯（PTFE）或玻璃纖維，防止腐蝕性介質接觸金屬基材。

隔熱設計：填充硅酸鋁耐火纖維，既解決密封與隔熱問題，又能緩沖機械震動，減少熱損失。

流道強化結構

螺旋纏繞管束：管束以3°-20°螺旋角反向纏繞，形成多層立體傳熱面，單臺設備傳熱面積可達5000m2，是傳統設備的3倍。

微通道技術：采用0.3mm微通道設計，比表面積提升至5000m2/m3，傳熱效率較傳統設備提高5倍。

湍流發生器：管內壁加工微米級肋片或螺旋螺紋，破壞流體邊界層，增強湍流強度，傳熱系數提升30%-50%。

二、結構創新與環保優勢

高效傳熱設計

螺旋微通道：通過30°-45°螺旋角反向纏繞管束，形成三維湍流通道，單位體積傳熱面積達100-170m3/m3，較傳統設備提升2-3倍。

低熱阻接觸：模塊化復合管板通過化學氣相沉積（CVD）形成0.2mm碳化硅涂層，消除與不銹鋼基材的熱膨脹系數差異（4.2×10??/℃ vs 16×10??/℃），熱應力降低60%。

耐腐蝕與長壽命

化學惰性：碳化硅對強酸、強堿及有機溶劑呈惰性，避免金屬離子溶出污染藥液，滿足GMP對藥品純度的嚴苛要求。

抗熱震性：低熱膨脹系數（4.5×10??/℃）確保在-196℃至1500℃寬溫域內結構穩定，適配制藥工藝中的劇烈溫度變化。

節能與低碳設計

余熱回收：螺旋纏繞管結構熱回收效率達80%-96%，年節約蒸汽成本超200萬元，減少碳排放。

薄壁設計：設備體積較傳統設備縮小40%，降低占地面積與安裝成本。

長清洗周期：管內壁螺旋螺紋設計減少污垢沉積率70%，清洗周期延長至12-18個月，降低運維成本。

智能化集成

物聯網傳感器：實時監測管壁溫度梯度、流體流速等16個關鍵參數，通過數字孿生技術構建虛擬模型，實現故障預警準確率98%。

自適應調節：AI算法動態優化流體分配，綜合能效提升15%-20%，減少能源浪費。

三、典型應用場景

原料藥合成

在磺胺類抗生素生產中，碳化硅換熱器耐受98%硫酸、30%溶液，實現培養基溫度±0.5℃精準控制，蒸汽消耗量降低25%，熱回收效率超95%。

中藥提取濃縮

通過管內壁螺旋螺紋設計，污垢沉積率降低70%，清洗周期延長至18個月，年減少蒸汽消耗1.2萬噸，運行成本降低40%。

溶劑回收

在乙醇、丙酮回收中，年回收溶劑超5000噸，減少廢棄物排放，溶劑回收率提高至95%。

疫苗滅菌

快速降低藥品溫度防止變質，超調量控制在±0.2℃范圍內，滅菌溫度穩定性提升30%，疫苗活性提升10%。

四、未來趨勢

材料升級：研發碳化硅-石墨烯復合材料，導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。

結構優化：采用3D打印流道技術，實現定制化流道設計，比表面積提升至5000m2/m3，傳熱系數突破12000W/(m2·℃)。

綠色制造：建立碳化硅廢料回收體系，實現材料閉環利用，降低生產成本20%，推動“零碳工廠"建設。

結語

制藥碳化硅加熱換熱器通過模塊化設計、螺旋微通道、雙密封系統等結構創新，實現了高效傳熱、耐腐蝕、節能環保的核心目標。其應用貫穿制藥生產全流程，從原料藥合成到疫苗滅菌，從中藥提取到溶劑回收，為行業綠色轉型提供了關鍵技術支撐。隨著材料科學與智能技術的深度融合，碳化硅換熱器將向更高性能、更智能化、更環保的方向發展，助力制藥行業實現碳中和目標。
